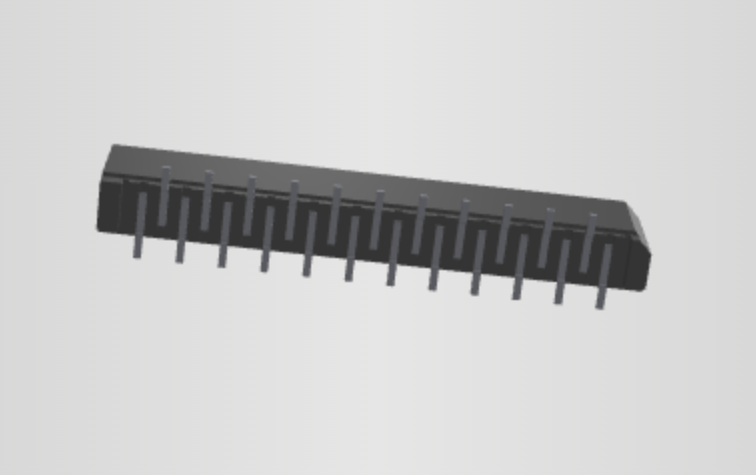

Flex 1.00mm - F52L-1A7H1-11023-B200

规格参数

• 类型：柔性连接器，FFC&FPC 线缆，非 ZIF 插入，1.00mm FFC/FPC 系列，垂直方向

• 尺寸：外壳高 5.04mm，间距 1.00mm

• 触点：22个，1 行，触点位置不适用，触点区镀 3μin 金（底镍 40-120μin），尾部镀金

• 材质：触点磷青铜，外壳 LCP，滑块不适用

• 电气：0.5A 电流，50V AC/DC 电压，触点电阻≤30mΩ，绝缘电阻≥500MΩ，AC500V/2mA/1min 耐压无故障

• 工艺：回流焊工艺，表面贴装

• 特性：无线缆锁，无固定功能，30 次插拔，外壳自然色

• 包装：卷带包装

• 环境：阻燃 UL 94 V-0，工作温度 - 40°C 至 + 105°C

• 应用领域

• 消费电子：平板、智能音箱、打印机、扫描仪等内部板对柔性线缆信号互联

• 汽车电子：车载中控、仪表盘、BCM、车灯控制模块的低压信号传输

• 工业控制：PLC、HMI、工业传感器、伺服驱动器的紧凑空间布线

• 医疗设备：便携监护仪、诊断仪、医疗影像模块的低功耗信号连接

• 物联网终端：智能电表、环境监测设备、小型检测仪表的高密度信号互联

• 通信设备：光猫、路由器、基站子卡的板间 FFC/FPC 信号连接

规格参数

• 类型：柔性连接器，FFC&FPC 线缆，非 ZIF 插入，1.00mm FFC/FPC 系列，垂直方向

• 尺寸：外壳高 5.04mm，间距 1.00mm

• 触点：23个，1 行，触点位置不适用，触点区镀 3μin 金（底镍 40-120μin），尾部镀金

• 材质：触点磷青铜，外壳 LCP，滑块不适用

• 电气：0.5A 电流，50V AC/DC 电压，触点电阻≤30mΩ，绝缘电阻≥500MΩ，AC500V/2mA/1min 耐压无故障

• 工艺：回流焊工艺，表面贴装

• 特性：无线缆锁，无固定功能，30 次插拔，外壳自然色

• 包装：卷带包装

• 环境：阻燃 UL 94 V-0，工作温度 - 40°C 至 + 105°C

• 应用领域

• 消费电子：平板、智能音箱、打印机、扫描仪等内部板对柔性线缆信号互联

• 汽车电子：车载中控、仪表盘、BCM、车灯控制模块的低压信号传输

• 工业控制：PLC、HMI、工业传感器、伺服驱动器的紧凑空间布线

• 医疗设备：便携监护仪、诊断仪、医疗影像模块的低功耗信号连接

• 物联网终端：智能电表、环境监测设备、小型检测仪表的高密度信号互联

• 通信设备：光猫、路由器、基站子卡的板间 FFC/FPC 信号连接
