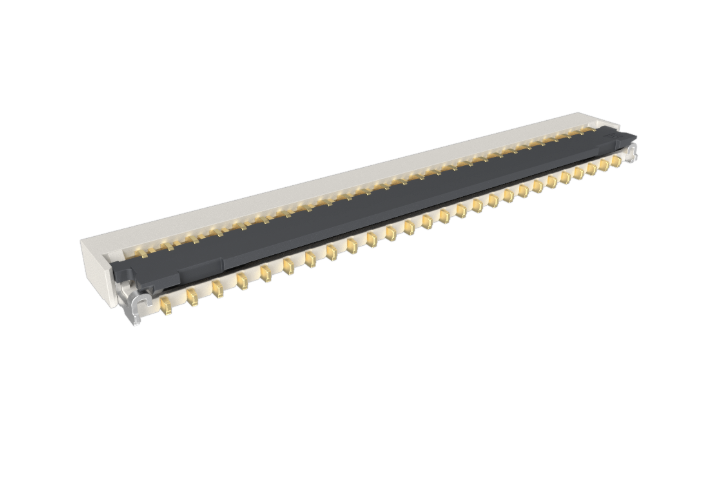

Flex 0.3mm  F13S-1A7H1-E8C51

•  一、应用领域

• 这款连接器专为 FFC/FPC 柔性扁平线缆设计，广泛应用于对空间和可靠性有严格要求的消费电子、便携式设备、工业控制及汽车电子等领域，是实现高密度、轻薄化电路连接的理想选择。

• 二、规格参数

• 触点数量：51位，单排布局

• 间距：0.30mm（0.012 英寸）

• 额定电流：0.2A

• 额定电压：30V AC/DC

• 工作温度：-55℃ 至 +85℃

• 外壳高度：1.00mm（0.039 英寸）

• 阻燃等级：UL 94 V-0

• 插拔次数：20 次

• 端接方式：表面贴装（SMT）

• 焊接工艺：回流焊

• 包装方式：卷带包装（Tape and Reel）

• 三、产品特性

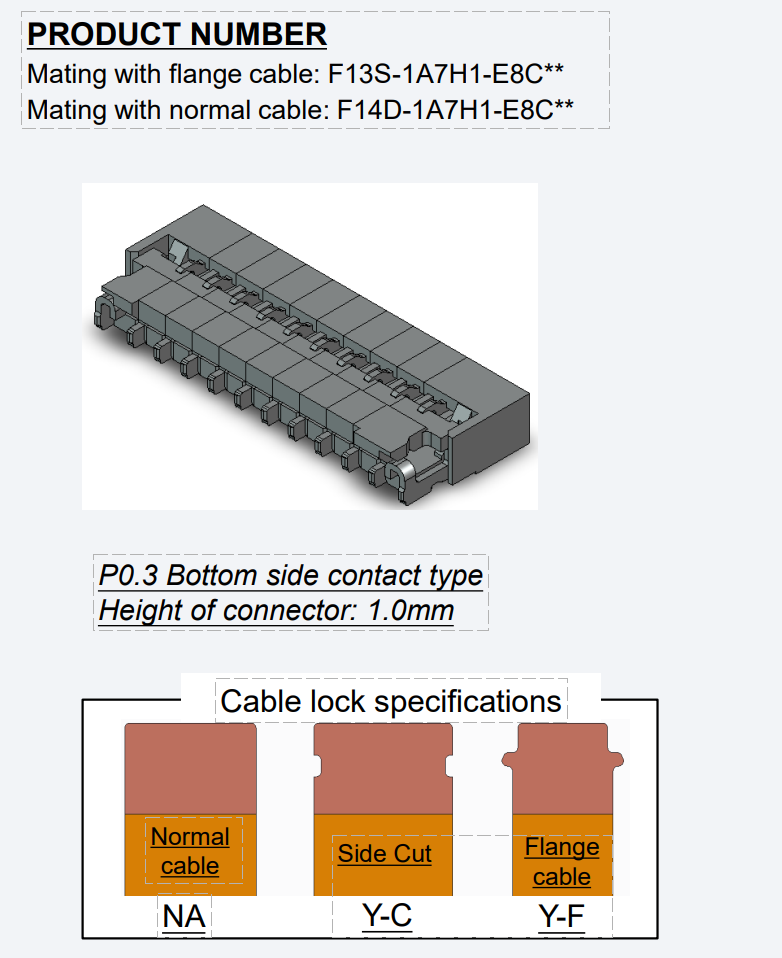

• 结构设计：直角安装，底部触点布局，配备线缆锁扣和保持功能，确保连接稳固。材质与镀层：

• 外壳：LCP 材质，本色

• 触点：铜合金，触点区 3 微英寸镀金，底层 50-100 微英寸镀镍

• 引脚：镀锡

• 滑块：PA9T 材质

• 电气性能：绝缘阻抗≥500MΩ，接触阻抗≤80mΩ，耐压测试为 AC 150V、1mA、1 分钟。

• 生产工艺：支持真空吸嘴盖，便于自动化生产。
